Quyosh PV suv nasoslariga asosiy kirish

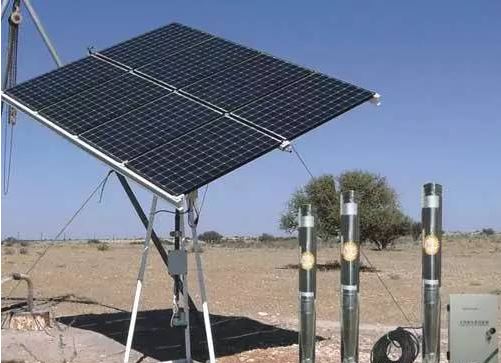

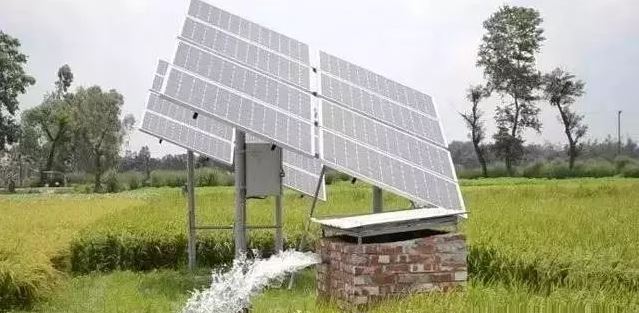

Quyosh nasos tizimifotovoltaik suv nasosi sifatida ham tanilgan. Bu nasosni haydash uchun fotovoltaik massiv tomonidan ishlab chiqarilgan elektr energiyasidan foydalanadigan fotovoltaik suv nasos tizimi. Butun tizim asosan fotovoltaik massiv, quyosh suvini pompalovchi inverter va suv nasosidan iborat. Bu fotomexanik tizim bo'lib, so'nggi yillarda jadal rivojlanib, bugungi kunda dunyoning quyosh nuriga boy hududlarida, ayniqsa, elektr energiyasi tanqis bo'lgan chekka hududlarda suv bilan ta'minlashning eng jozibali usuli hisoblanadi.
1. Tizim tarkibi.
1, fotovoltaik massiv (Quyosh massivi): quyosh batareyasi komponentlari sifatida ham tanilgan, asosan quyoshning yorug'lik energiyasini elektr energiyasiga aylantirish, yuk pompasi motoriga ish kuchini ta'minlash uchun.
2, quyosh suvi inverteri (Quyosh pompasi inverteri) yoki tekshirgich: quyosh suv nasosining nazorat va tartibga solishni amalga oshirish uchun ishlashi, nasosni boshqarish uchun elektr energiyasi tomonidan chiqarilgan quyosh massivi va quyosh nuri intensivligining o'zgarishiga ko'ra, bir zumda chiqish chastotasini sozlang, shunda chiqish quvvati quyosh massivining maksimal quvvatiga yaqin bo'ladi.
3, suv pompasi (nasos): odatda suyuqlikni ko'taring, suyuqlikni uzatadi yoki suyuqlik bosimini oshiradi, ya'ni asosiy harakatlantiruvchining mexanik energiyasini suyuqlik energiyasiga aylantiradi, shuning uchun suyuqlik mashinasini birgalikda chaqiradi. nasos.
2. Operatsion jarayoni
Quyosh batareyasining elektr energiyasi doimiy magnitlangan, cho'tkasiz, joylashuv datchiksiz, stator-rotorli ikkita plastik muhrlangan vosita yoki yuqori samarali asenkron motor yoki chuqurlikdan yuqori samarali suv nasosini haydash uchun yuqori tezlikda o'zgartirilgan istaksiz motorni haydash uchun ishlatiladi. maksimal quvvat nuqtasini kuzatish, shuningdek konvertatsiya qilish va boshqarish moslamalari orqali qishloq xo'jaligi erlarini sug'orish yoki odamlar va hayvonlar uchun ichimlik suvi uchun yer yuzasiga.
3. Tasniflash.
1, DC cho'tkasiz quyosh suv pompasi (motor turi).
Dvigatel tipidagi cho'tkasiz shahar suv pompasi cho'tkasi bo'lmagan DC vosita va pervaneldan foydalangandan so'ng tuzilgan. Dvigatelning mili pervanega ulangan va nasosning statori va rotori o'rtasida bo'shliq mavjud, shuning uchun dvigatelni yoqish ehtimolini oshirish uchun uzoq vaqtdan keyin suv motorga kirib boradi.
Afzalliklari: cho'tkasi bo'lmagan DC motorlar standartlashtirilgan, maxsus ishlab chiqaruvchilarning ommaviy ishlab chiqarishlari mavjud, narxi nisbatan past, yuqori samaradorlik.
2, cho'tkasiz DC magnit izolyatsiyali quyosh suv pompasi.
Cho'tkasi bo'lmagan shahar suv nasoslari almashtirish uchun elektron komponentlardan foydalanadi, uglerod cho'tkasi kommutatsiyasini ishlatishning hojati yo'q, yuqori samarali aşınmaya bardoshli keramik mil va sopol gilzadan foydalanish, inyeksion kalıplama orqali yeng va butunga ulangan magnit ham eskirishning oldini oladi, shuning uchun cho'tkasi bo'lmagan DC magnit turdagi suv nasosining ishlash muddati ancha yaxshilanadi.
Magnit izolyatsiyalangan suv nasosining stator va rotor qismlari to'liq izolyatsiya qilingan, stator va elektron plata qismlari epoksi qatronli va 100 foiz suv o'tkazmaydigan, rotor qismi doimiy magnitlardan foydalanadi, suv nasosining tanasi ekologik toza materiallardan tayyorlangan, past shovqin , kichik hajm va barqaror ishlash. Statorni o'rash orqali turli parametrlarni sozlash mumkin va uni keng kuchlanish bilan ishlatish mumkin.
Afzalliklari: uzoq umr, 35 dB yoki undan kamgacha past shovqin, issiq suv aylanishi uchun ishlatilishi mumkin. Dvigatelning statori va elektron platasi epoksi qatroni bilan muhrlangan va rotordan to'liq izolyatsiya qilingan, shuning uchun ular suv ostida o'rnatilishi mumkin va butunlay suv o'tkazmaydi.
3, uch fazali AC suv nasoslari uch fazali AC motorlar tomonidan boshqariladi.
DC tizimlaridan farqli o'laroq, quyosh AC suv nasoslari quyosh massividan (quvvat bilan ta'minlaydigan), quyosh suv inverteridan (dvigatel chastotasini boshqarishda DCni AC ga aylantiradi) va uch fazali AC motor nasosidan iborat.
Afzalliklari: Tizimdagi uch fazali AC motorli suv nasosini sotuvda mavjud bo'lgan elektr yoki dizel bilan boshqariladigan AC suv nasosi bilan almashtirish mumkin, bu uni juda mos qiladi. Shu bilan birga, AC nasosi 150 vattdan 105 kVtgacha qo'llanilishi mumkin bo'lgan shahar nasosining quvvat chegarasini buzadi, bu uni qishloq xo'jaligi erlarining katta maydonlari, cho'llarni boshqarish va sug'orish uchun mos qiladi.
4. Afzalliklar.
1, Ishonchli: uzoq umr, fotovoltaik quvvat manbai kamdan-kam ishlatiladigan harakatlanuvchi qismlar, ishonchli ish.
2, xavfsiz, shovqin yo'q, kam quvvat iste'moli, boshqa jamoat xavfi yo'q. Qattiq, suyuq yoki gazli zararli moddalar yo'q, mutlaqo ekologik toza.
3, O'rnatish va texnik xizmat ko'rsatish oson, qarovsizlar uchun mos, ayniqsa uning yuqori ishonchliligi va e'tibori uchun.
4, yaxshi muvofiqligi, fotovoltaik energiya ishlab chiqarish boshqa energiya manbalari bilan ishlatilishi mumkin, lekin fotovoltaik tizimning ehtiyojlariga ko'ra quvvatni osongina oshirish mumkin.
5, standartlashtirishning yuqori darajasi, turli xil elektr energiyasining ehtiyojlarini qondirish uchun ketma-ket va parallel ravishda komponentlar bilan ulanishi mumkin, universal.
6, Quyosh energiyasi keng ko'lamli ilovalar bilan hamma joyda mavjud.
7, Yaxshi uzoq muddatli iqtisodga ega bo'lish, ayniqsa umumiy dizel dvigatel nasoslari bilan solishtirganda, katta iqtisodiy afzalliklarga ega.
